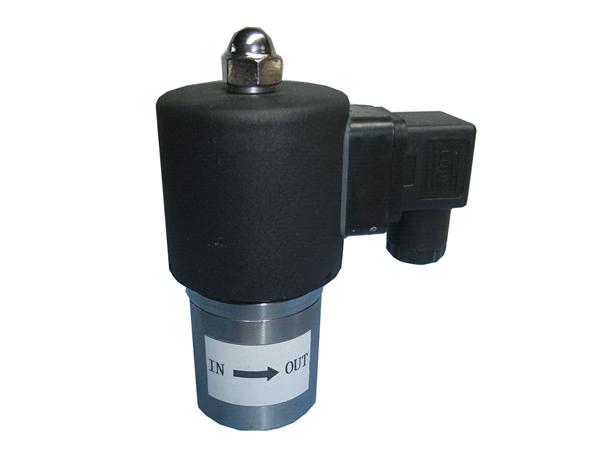

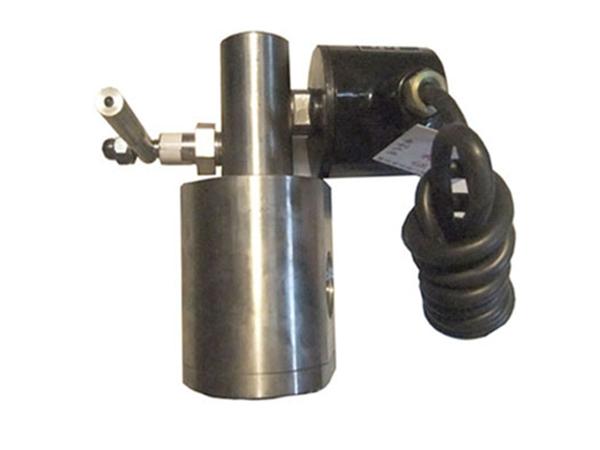

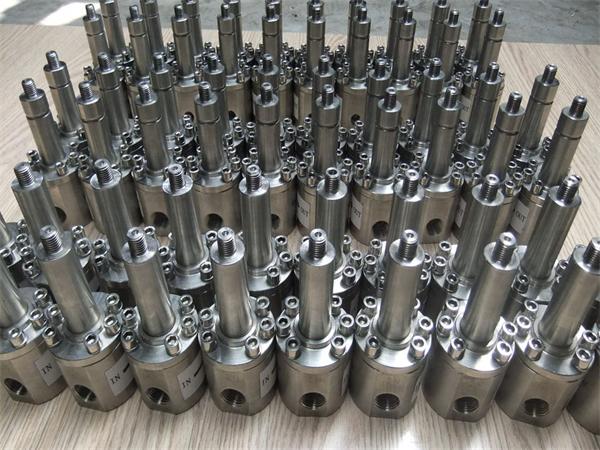

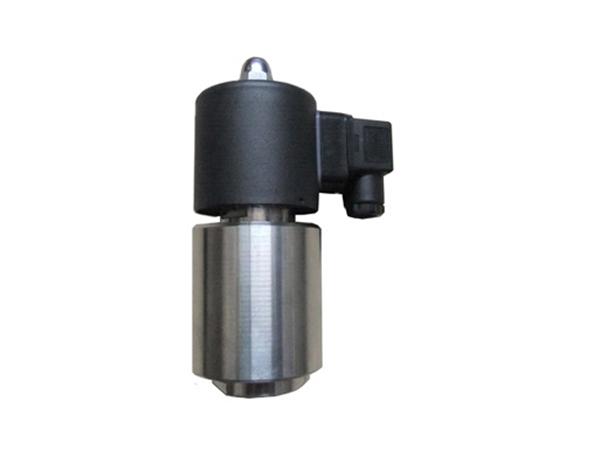

直动式高压电磁阀

所属:直动式高压电磁阀

产品用途 : 本电磁阀用于各种中温、高温、常压、高压场合,适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制;广泛应用于CNG加气机、医疗器械、服装
联系我们
  • 产品详情
产品用途
  本电磁阀用于各种中温、高温、常压、高压场合,适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制;广泛应用于CNG加气机、医疗器械、服装设备、园林喷泉景观,舞台雾化设备,石油化工、生物制药、暖通空调、电镀涂装、干燥设备、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选产品。
结构特点
原理结构 先导活塞式 防护性能 防水、防爆、防腐
     型号规格 DN0.5-DN50 阀门材质 不锈钢304、316/316L

适用压力 0.02~160Mpa 控制方式 常开、常闭
适用介质 压缩天然气、液化石油气、氮气,空气、水、油、蒸汽、制冷剂、腐蚀性流体等 电源电压 AC(380,220,36,24)V,DC(220,24)V
介质温度 -200+450℃ 连接方式 螺纹、凹凸法兰(适用压力5Mpa以下
介质粘度 小于50Cst 泄漏量

1 国内首创,活塞式结构,超高压力,开关自如。
2 特殊场合可持续长时间通电,采用全金属密封时,介质流体温度可高达450℃。
3 采用不锈钢活塞结构,且金属活塞不直接与阀腔接触,更加提高电磁阀的寿命、可                   持续频繁工作。
工作原理
   常闭型:当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通;当电磁线圈断电时,电磁阀关闭。
   常开型:当线圈通电时,电磁铁芯吸合,卸压孔关闭,主活塞由介质压力推动,关闭主阀口,介质截止,反之电磁阀打开。
注解:1、电磁阀安装前必须清理管道内的杂质、焊渣,以免造成阀体内漏。
      2、电磁阀一般工况只能水平安装,垂直安装时需要提前说明。
      3、磁阀安装完毕后,应先动作几次正常后方能投入使用。
      4、如果电介质有杂质,可在阀前加装80目过滤网。
      5、如果出口压力高于进口,则需加装止回阀。
      6、我们厂生产的电磁阀线圈去掉,反向安装可做止回阀使用,并能零泄漏。
